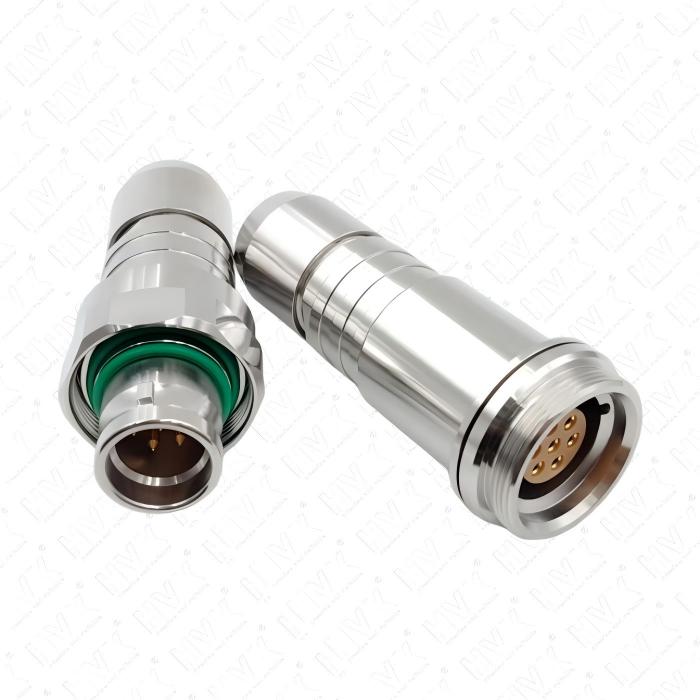

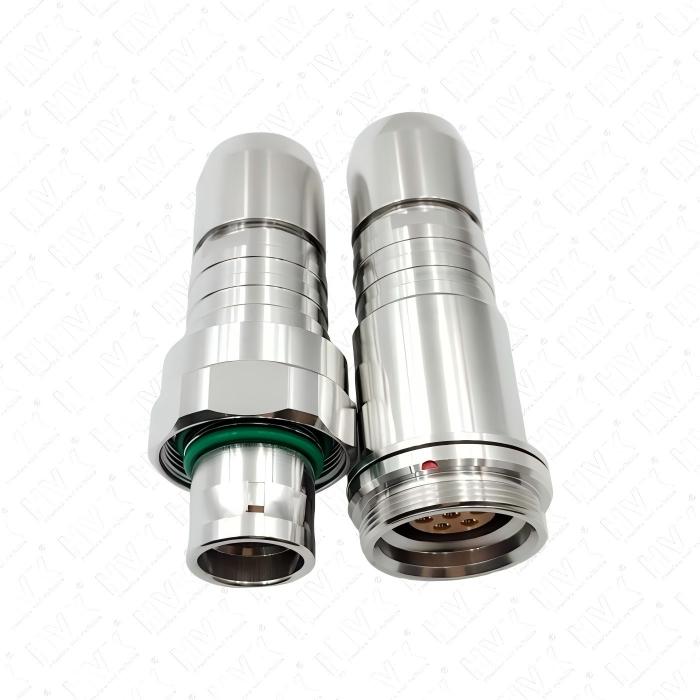

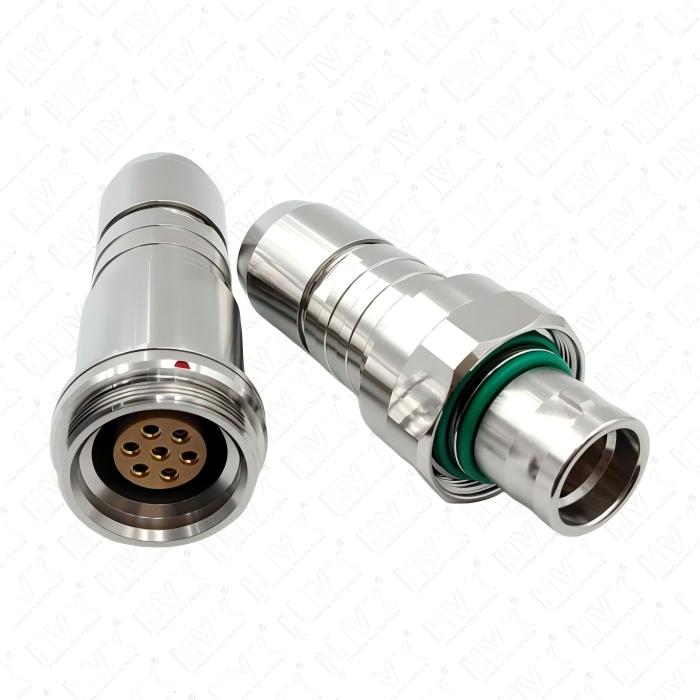

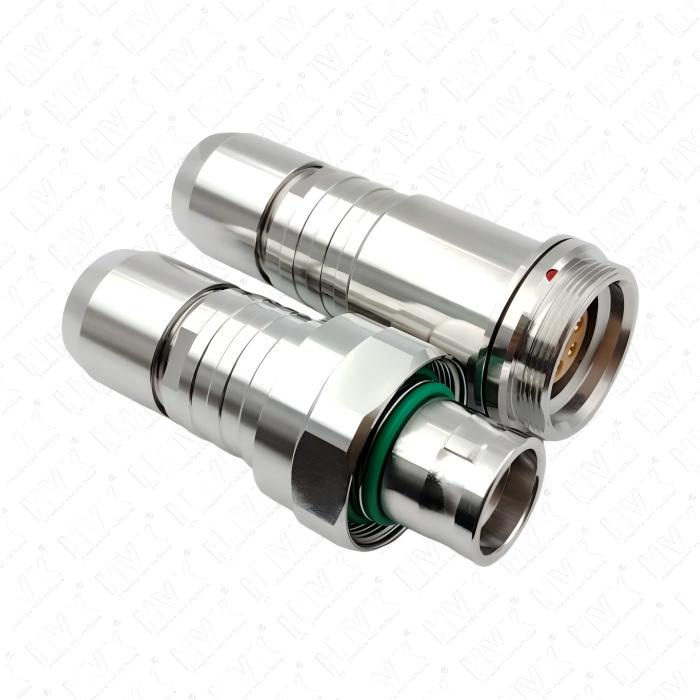

"無磁航空插頭"（Non-magnetic / Non-ferrous Aerospace Connector）在工程中常被理解為"對磁場環境無擾動"，但嚴格來說它并非絕對零磁場干擾，更準確的定義是磁化率極低、無鐵磁性、剩磁可忽略不計，在通電狀態下仍會通過載流導體產生微弱的磁場（這是物理定律決定的安培環路場，而非材料磁性所致）。理解這一點對MRI、量子實驗、航天器磁測等超敏感場合至關重要。

所謂"無磁"，指的是插頭殼體、接觸件、緊固件及鍍層全面剔除了鐵（Fe）、鎳（Ni）、鈷（Co）等鐵磁性或強順磁性元素。典型無磁航空插頭采用鈦合金（Ti-6Al-4V）、無磁黃銅（CuZnSn系，Fe<0.05%）、鈹銅（BeCu，嚴格控Fe/Ni）、316L非磁性不銹鋼（經固溶處理，磁導率μr≈1.005～1.02，遠低于普通430不銹鋼的μr>500），絕緣體用PTFE或PEEK，鍍層只用高純金或特定無磁銀，禁用鎳底層。這類材料的體積磁化率χ_v通常要求<1×10??～5×10??，相對磁導率μr≈1±0.001，置于強外磁場（如3T MRI）中幾乎不被磁化，撤去外場后剩磁Br<0.1～1 nT（地球磁場約50μT=50000nT），對周圍磁場均勻性的擾動在多數精密應用中可忽略。

但它不能完全消除以下幾類"磁場干擾"：

一、載流導體產生的靜磁場（Biot-Savart場）——這是最容易誤解的一點。無磁插頭通直流或大交流電流時，插針、接觸簧片本身就是載流導線，會按畢奧－薩伐爾定律在其周圍產生環形磁場。電流越大（如電源或功率信號引腳通過數十安培），該磁場越強。此磁場與材料磁性無關，是無磁連接器也必然存在的"本征干擾"。在極低場實驗（如SQUID磁強計、原子鐘）中，即便使用無磁插頭，也需通過絞線對（Twisted Pair）使相鄰導線電流方向相反、磁場互相抵消，或將線束走線遠離敏感磁傳感器。

二、交流電流感生的渦流與外磁場變化感生的渦電流——若插頭附近存在交變磁場（如MRI梯度線圈、鄰近大電流母線），無磁金屬殼體（銅、鈦、鈹銅）中仍會感應出渦流，渦流本身產生次生磁場，可能輕微扭曲原場的時空分布。優質無磁插頭會將殼體做成分瓣或開槽結構以打斷渦流回路，但無法100%消除，尤其在kHz～MHz頻段仍需評估。

三、殘余磁性雜質與加工引入的微弱磁化——"無磁"是相對于應用閾值而言的。若材料冶煉時Fe/Ni雜質控制不嚴（如某些標稱無磁的黃銅含Fe達0.2%），或加工中使用含鐵工裝導致表面滲鐵、受強磁化場（>3T）后產生極微弱剩磁，實測殘磁可能從<0.1nT升至數nT。對于量子計算（要求<0.01nT）或高精度空間磁測（磁通門傳感器分辨率0.1nT），這種"低但非零"的殘磁仍需在器件級逐只檢測，僅看銘牌"無磁"不夠。

四、鍍層中的隱性鎳問題——很多普通航空插頭先鍍鎳打底再鍍金，鎳層雖薄（1～3μm）但具鐵磁性，在3T場中可產生可測磁矩，使插頭成為MRI偽影源。真正符合無磁要求的航空插頭須取消鎳底層，直接鍍金于銅合金基體或采用脈沖鍍金增厚至2.5μm以上覆蓋針孔，這點常被采購忽視而導致"買了無磁殼但有磁鍍層"的陷阱。

在航空與航天應用中，無磁插頭的核心價值更多體現在磁潔凈（Magnetic Cleanliness）要求——如衛星搭載的磁通門磁強計、恒星敏感器標定區、磁力探測無人機機身互聯，要求整機漏磁<0.1～1nT。此時除選無磁連接器外，還需配合退磁處理（Demagnetization）、遠離磁傳感器安裝、使用非磁性緊固件（Ti或Monel）及無磁電纜（鍍銀銅線，無鎳屏蔽編織改用蛇皮銅帶或特殊編織），并進行整星級磁平衡測試。部分航天項目要求連接器供應商提供每批次的剩磁測試報告（Fluxgate Magnetometer測量），而非僅出具材質證明。

綜上，無磁航空插頭的正確理解是：本體材料無鐵磁性、在外磁場中不產生可測磁化、撤場后剩磁趨近于零，因而不會造成鐵磁畸變或磁滯干擾；但因載流和電磁感應，它無法消除電流產生的靜磁場和交變場感生的次生場。在選型與使用時，若應用場景為普通航空電子機柜（非磁測用途），無磁插頭已足夠消除材料磁性帶來的磁場不均勻問題；若為MRI射頻線圈饋線、低溫量子比特控制線、衛星磁測載荷互聯，則須進一步確認：①無鎳底層鍍金；②提供殘磁測試數據（典型<1nT）；③配套絞線走線或磁屏蔽設計以抵消工作電流磁場。只有這樣，才能真正發揮"無磁"連接在磁敏感系統中的價值。
