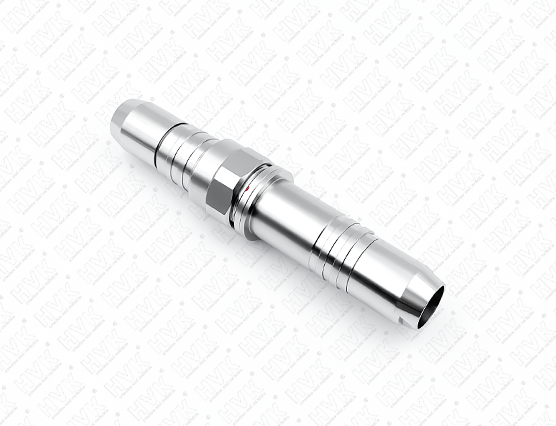

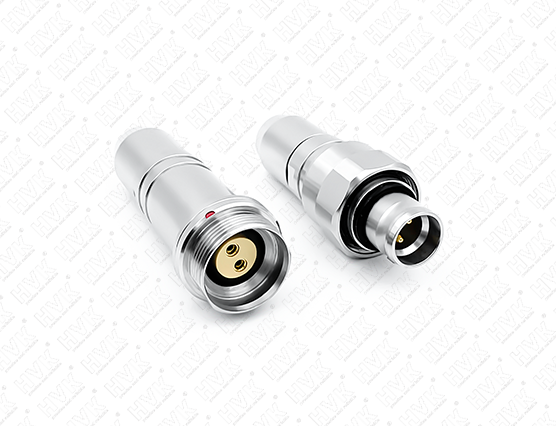

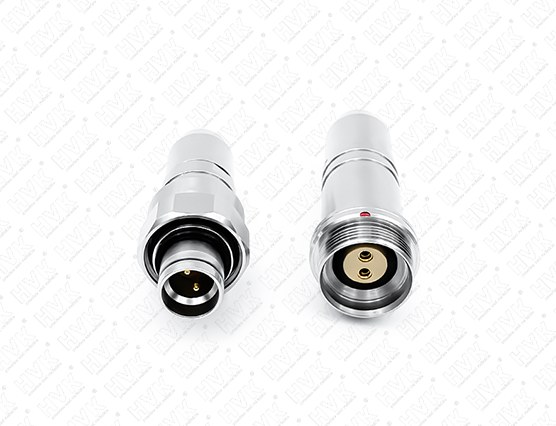

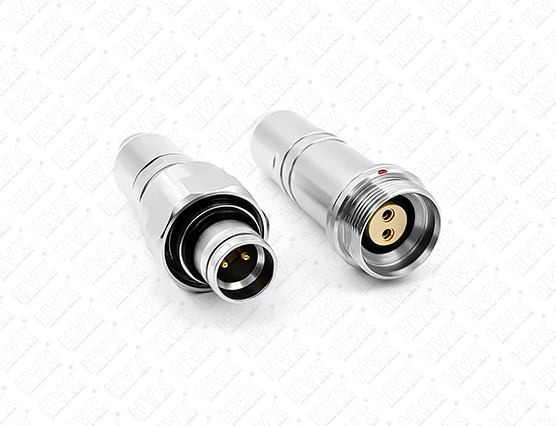

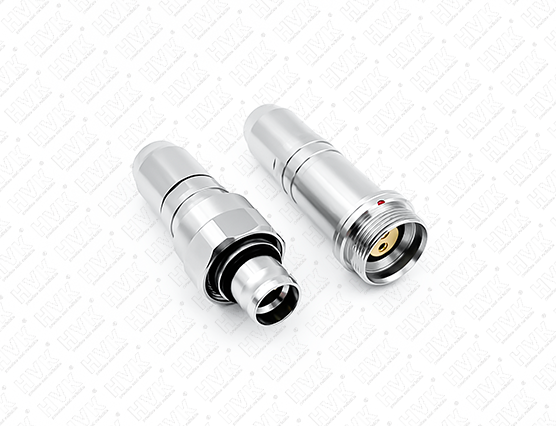

無磁航空插頭的核心定義，是指在航空航天、醫療影像、精密計量等高敏場景中，通過材料篩選、結構優化與工藝控制，將自身磁性干擾降至極低水平的特種連接器。它并不追求“絕對零磁”，而是要求在規定的測量頻段與空間范圍內，其磁場強度低于環境本底或對系統信噪比的影響可忽略不計，從而避免干擾磁傳感器、粒子探測器、磁共振成像設備等對磁場極為敏感的核心器件。與傳統航空插頭相比，無磁版本的首要差異不在插拔力、接觸電阻或防護等級，而在“磁指紋”的有無與大小——這是它被稱為“無磁”的本質依據，也是其進入高端裝備供應鏈的通行證。

從材料維度看，無磁航空插頭的核心特性首先體現在全鏈路的低磁選材。外殼、鎖緊螺母、卡圈等結構件普遍采用鈦合金、鋁合金、銅合金或無磁不銹鋼，這些材料本身磁導率接近真空，即便在強磁場環境中也不會被磁化或產生剩磁。接觸件通常選用鈹銅或磷青銅，并配合鍍金、鍍銀等貴金屬表面處理，既保證導電與耐磨，又避免引入鐵磁性雜質。絕緣體材料則優先選用聚醚醚酮（PEEK）、聚四氟乙烯（PTFE）等非金屬材料，從根源上切斷磁性來源。生產過程中，任何含鐵的模具、夾具、切削液都被嚴格隔離，防止微量鐵屑嵌入零件表面形成“磁斑”。這種近乎苛刻的材料管控，是無磁特性的物理基礎。

結構設計是第二個核心特性，重點在于消除電流回路產生的磁場。傳統圓形航空插頭中，多芯接觸件呈對稱排列，通電時形成的環形電流會產生軸向磁場；無磁航空插頭則通過差分對布局、 twisted pair（雙絞線）內部走線或屏蔽層反向電流設計，讓相鄰導體的磁場相互抵消。例如，在7芯以上的結構中，將電源正負極、信號線與地線交錯排布，使每一組電流回路的磁場矢量和為零。外殼設計上，無磁航空插頭通常采用非閉合磁路結構，避免形成磁軛效應；鎖緊機構則通過螺紋形狀優化，減少金屬接觸面的渦流損耗。這些設計細節看似微小，卻能決定連接器在高精度系統中的可用性。

工藝控制是第三個核心特性，它確保材料與設計的低磁優勢不被制造過程抵消。無磁航空插頭的生產車間通常配備退磁設備，所有金屬零件在機加工后必須經過高溫退火或交流退磁處理，消除加工應力帶來的殘余磁性。裝配過程中，工人需穿戴無磁手套，使用非金屬工具，防止人體或工具上的鐵磁性微粒污染產品。成品出廠前，必須通過高斯計或磁通門磁力儀逐只檢測，確保在距離插頭表面5mm處的磁場強度低于0.5mG（毫高斯），且剩磁衰減時間小于1秒。這種全流程的工藝閉環，讓無磁特性從“理論可能”變成“實測數據”。

環境適應性是第四個核心特性，也是無磁航空插頭區別于普通低磁連接器的關鍵。它不僅要在常溫常壓下無磁，還要在極端溫度、振動、輻照等條件下保持低磁穩定。例如，在衛星姿態控制系統中，無磁航空插頭需承受-55℃至+125℃的溫度沖擊，其材料磁導率不能隨溫度變化發生突變；在深海探測器中，它要承受數百個大氣壓，結構變形不能導致磁性泄漏；在核醫學設備中，它要抵抗伽馬射線輻照，避免絕緣材料老化產生次級磁場。這種全工況下的低磁穩定性，是其能夠應用于極端環境的核心保障。

最后是系統兼容性，即無磁航空插頭必須與上下游設備形成“低磁生態”。它不僅要自身無磁，還要通過屏蔽設計防止外部磁場通過插頭耦合進入系統。例如，在磁共振成像（MRI）設備中，無磁航空插頭的外殼通常與設備的法拉第籠連接，形成連續的低磁屏障；在量子計算機中，它要與超導磁體保持嚴格的距離與角度，避免任何可能的磁耦合。這種系統級的兼容性設計，讓無磁航空插頭從單一器件升級為系統解決方案的一部分。

綜上，無磁航空插頭的核心定義是“為敏感磁環境而生的低磁連接器”，其核心特性則體現在材料無磁、結構消磁、工藝控磁、環境穩磁與系統兼容五個維度。這五個特性相互支撐，缺一不可——沒有材料無磁，結構再優化也無濟于事；沒有工藝控磁，設計再精妙也會在制造中失效；沒有環境穩磁，產品再優秀也無法在極端條件下工作。正是這些特性的疊加，讓無磁航空插頭成為航空航天、醫療科技、精密制造等領域中，連接物理世界與數字世界的關鍵“無磁橋梁”。
