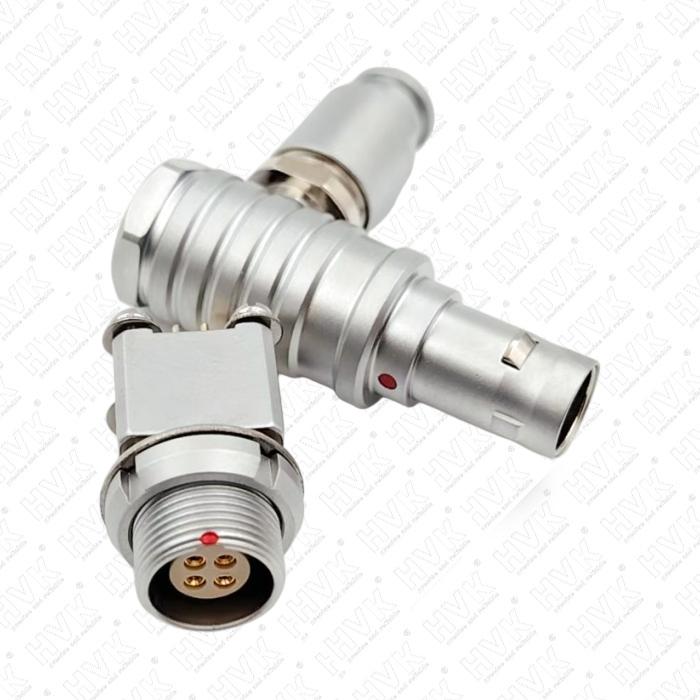

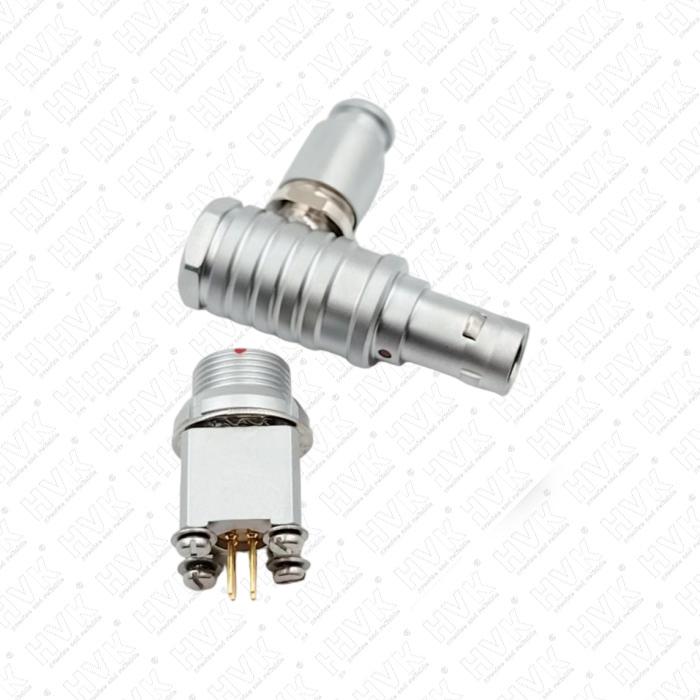

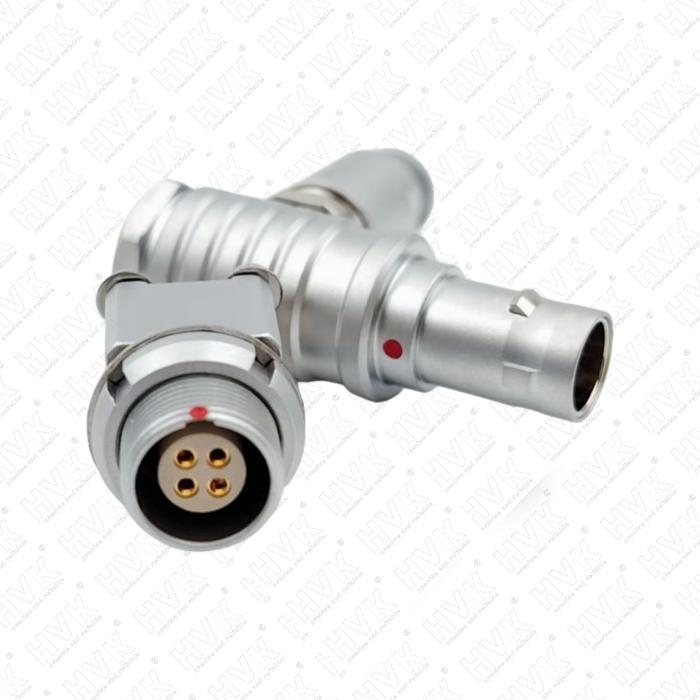

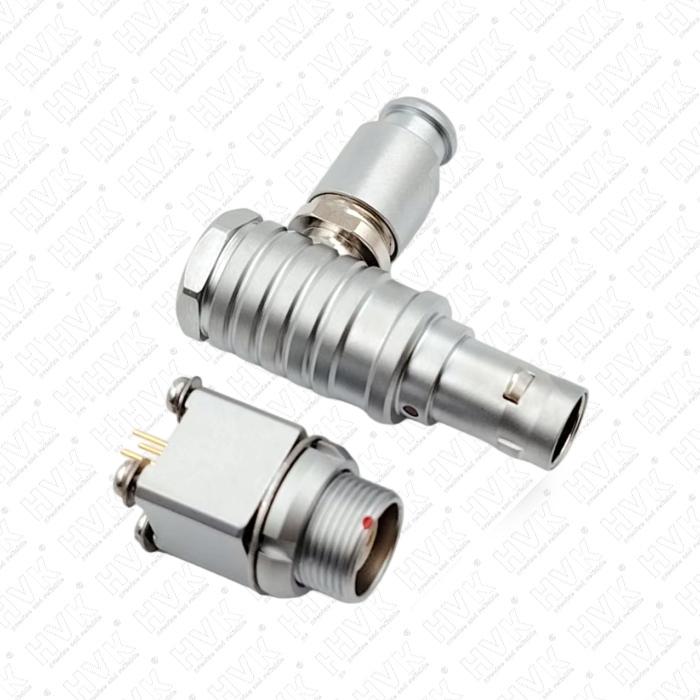

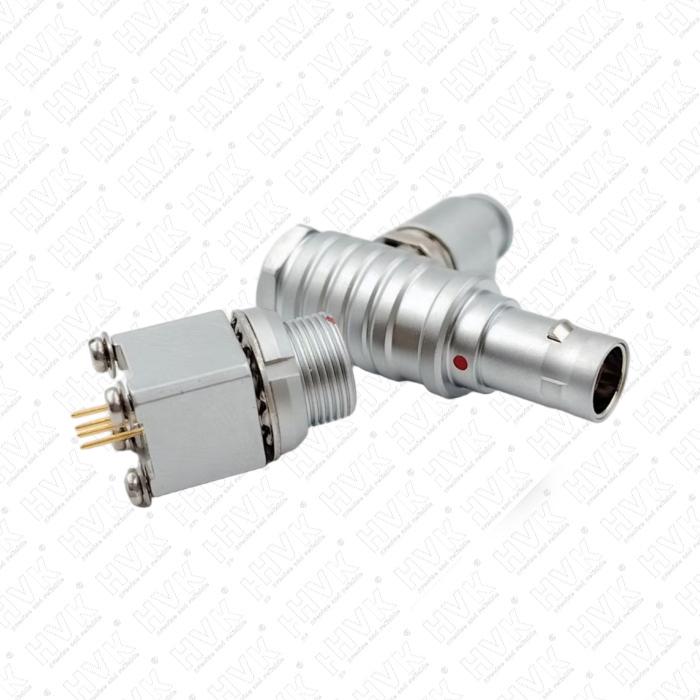

90度彎頭航空插頭作為工業自動化、精密儀器、軍工設備、軌道交通及醫療電子領域常用的轉角式連接器，憑借直角出線、節省安裝空間、適配機箱側壁與狹小機柜布線的結構優勢，成為空間受限場景線路連接的核心選型。在現代設備小型化、集成化、輕量化的發展趨勢下，整機內部布線愈發緊湊，功能模塊不斷疊加，對航空插頭提出了更小體積、更多芯數、更小間距的高密度接觸件排列需求，很多行業用戶在選型階段都會重點關注，90度彎頭結構能否兼容高密度HD接觸件排布，是否會因轉角物理結構、內部走線干涉、絕緣間距、裝配工藝等因素限制高密度設計落地。事實上，90度彎頭航空插頭**完全支持高密度HD接觸件排列**，并非結構上存在不可突破的設計壁壘，只是相較于直式航空插頭，彎頭款在結構設計、模具開發、絕緣介質選型、接觸件排布邏輯、成型工藝及裝配標準上有著更高的技術門檻，需要從結構優化、材料升級、排布算法、生產工藝等多維度做專項適配，才能在保證電氣安全、絕緣耐壓、插拔可靠性、機械強度的前提下，實現小間距、多芯數、緊湊型的高密度接觸件布局。

從基礎結構原理來看，90度彎頭航空插頭主要由插頭殼體、絕緣基座、接觸件插針插孔、尾部彎頭塑膠或金屬轉角護套、密封防水結構、鎖緊機構等部分組成，其核心區別于直式航插的地方僅在于出線方向與尾部轉角彎折結構，前端插接面、法蘭安裝面、接觸件安裝基座的核心布局空間，與同規格直式航空插頭基本保持一致。高密度HD接觸件排列的核心定義，是在固定殼體外徑尺寸內，縮小相鄰插針插孔中心間距、增加排布圈數、優化矩陣排列方式，實現單位面積內更多芯數的集成布局。彎頭結構并不干涉前端插接端面的接觸件排布邏輯，只要絕緣基座采用高強度、高絕緣性的工程塑膠材料，通過精密模具做微孔成型，就可以實現接觸件密集孔位的規整排布，無論是圓形多圈環形高密度排列，還是矩形矩陣式HD排布，都能在90度彎頭航空插頭上實現標準化設計與量產，并不會因為尾部90度轉角彎折，壓縮前端插接面的有效布局面積，這也是彎頭航插能夠適配高密度排布的基礎前提。

從電氣安全與絕緣耐壓角度分析，高密度接觸件排列最大的難點在于孔距縮小后，相鄰接觸件之間的爬電距離、電氣間隙容易不達標，易出現高壓擊穿、信號串擾、漏電短路等隱患，這也是部分普通低端彎頭航插不敢做高密度排布的主要原因，而非彎頭結構本身不支持。正規工業級與軍工級90度彎頭航空插頭，在適配HD高密度排列時，會通過升級絕緣基材、優化孔位隔離結構、增加隔筋防護、采用分層絕緣設計等方式化解安全風險。選用PBT、LCP、PEEK等高強度耐高溫、高絕緣阻抗的特種工程塑料作為絕緣基座，這類材料介電常數穩定、耐電弧性能強、吸濕率低，即使接觸件間距大幅縮小，也能保持穩定的絕緣耐壓能力，適配弱電信號、低壓控制及中低壓供電的高密度傳輸需求。同時在模具設計時，在每一圈接觸件之間設計環形隔離凸筋，單根插針插孔外圍設置獨立絕緣隔離壁，物理拉大爬電路徑，彌補間距縮小帶來的電氣安全短板，讓90度彎頭航插在高密度排布下，依舊滿足國標及軍工連接器的絕緣、耐壓、防串擾標準。

從機械結構與裝配工藝層面來看，90度彎頭形態對高密度接觸件排列存在一定制約，但均可通過結構優化予以解決。高密度接觸件普遍采用細徑插針插孔、冠簧式開槽插孔結構，桿件纖細、剛性相對偏弱，直式航插裝配、壓接、焊接過程受力均勻，不易出現偏位、彎針、虛位等問題；而90度彎頭航插內部存在轉角走線通道，線纜彎折后會產生向內的擠壓力，容易傳導至后端接觸件根部，若結構設計不合理，極易造成高密度細徑插針偏移、接觸件受力形變，影響插接精度與使用壽命。針對這一痛點，高密度款90度彎頭航空插頭會采用分體式絕緣基座、后置加固壓板、尾部應力釋放結構設計，將接觸件前端插接區與后端接線區做物理分隔，利用加固基座固定每一個高密度接觸件的位置，限制徑向與軸向偏移，同時在彎頭尾部設計緩沖護線套，分散線纜90度彎折產生的應力，避免外力傳導至精密接觸件陣列。在生產裝配環節采用精密數控車削、全自動微孔注塑、機器人手插組裝工藝，保證高密度孔位同軸度、同心度誤差控制在極小范圍，杜絕人工裝配帶來的孔位偏差，從工藝層面保障HD排列的結構穩定性。

從應用場景與行業量產現狀可以看出，目前市場上早已出現成熟的高密度90度彎頭航空插頭產品，覆蓋圓形密封航插、矩形彎角連接器、板式彎頭航插等多種品類，廣泛應用于工控伺服電機、機器人關節走線、醫療影像設備、車載電控系統、軍工機載設備等空間狹小、芯數需求多、布線必須轉角避讓的場景。這類產品在相同外殼尺寸下，比普通標準排布航插提升30%至60%的芯數密度，支持信號與電源混合高密度排布，同時保留90度直角出線、防水防塵、防震鎖緊、板端貼片與線束壓接等原有功能。唯一需要注意的是，高密度排布的90度彎頭航空插頭，相較于普通標準款，對模具精度、材料等級、生產工藝、質檢標準要求更高，成本略高于常規排布型號，且不適合超大電流、高壓強電場景，更適配弱電機電控制、高頻信號、低壓多路供電等工況。

綜合來看，90度彎頭航空插頭在結構原理、材料適配、工藝優化的支撐下，完全可以實現高密度HD接觸件排列，尾部90度轉角僅改變出線方向，并不限制前端插接面的孔位布局能力，制約高密度設計的真正因素是絕緣材料性能、模具精密程度、應力釋放結構與裝配工藝水平，而非彎頭本身的形態限制。隨著連接器精密制造技術不斷升級，小型化、高密度、彎角集成化已是行業主流發展方向，未來90度彎頭航空插頭的高密度排布會向著更小孔距、更多芯數、集成屏蔽接地、一體式濾波結構的方向持續升級，進一步滿足各類精密設備狹小空間內多路信號與電源同步連接的使用需求。
